Các thông số kỹ thuật
Chế độ quét
Phân phối quét tuyến tính | Phạm vi đo quét | (1kHz) -(2MHz), 2000 điểm tần số quét, độ phân giải: 1kHz |
Phân phối đo lường quét mặt cắt | Phạm vi đo quét | (0,5kHz)~(1 MHz), 2000 điểm tần số quét |
(0,5kHz)~(10kHz) | ||
(10kHz)~(100kHz) | ||
(100kHz)~(500kHz) | ||
(500kHz)~(1000kHz) |
Các thông số khác
Phạm vi đo biên độ | (-100dB)~(+20dB) |
Độ chính xác đo biên độ | 0,1dB |
Độ chính xác tần số quét | |
Trở kháng đầu vào tín hiệu | 1MΩ |

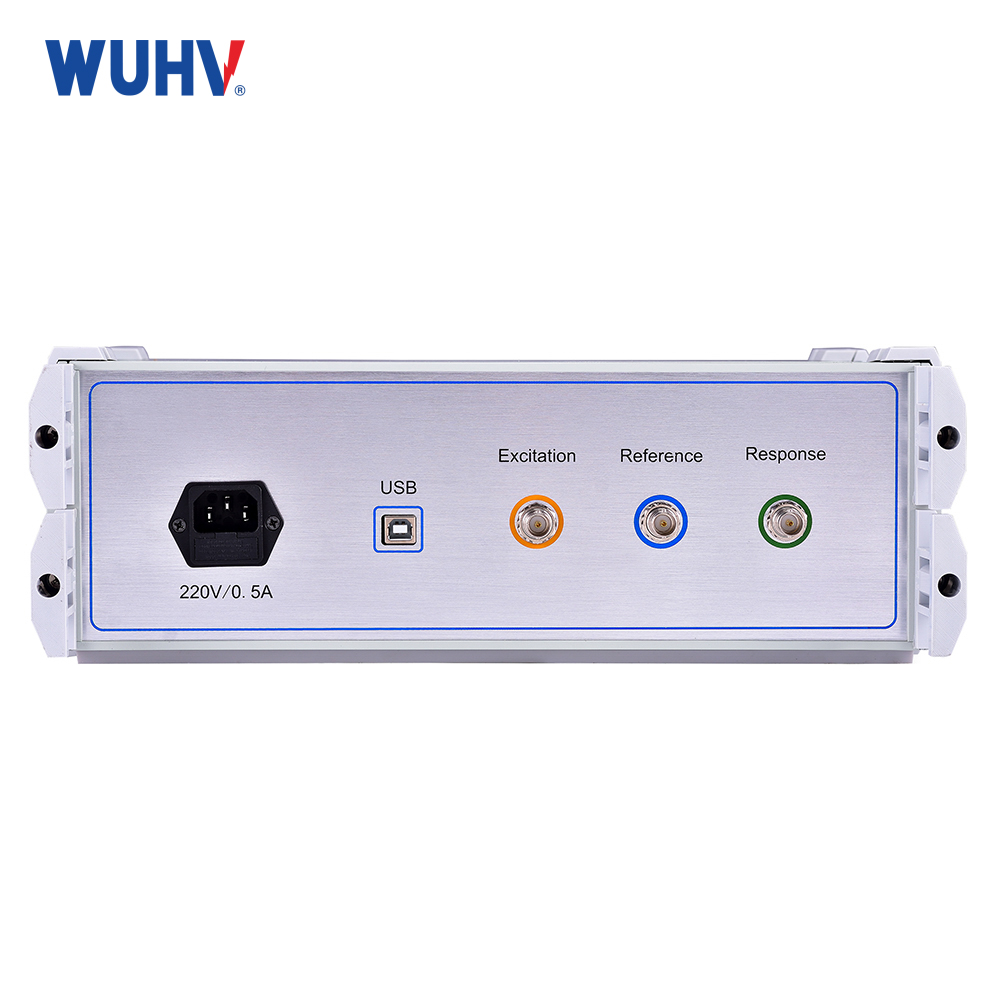

Trở kháng đầu ra tín hiệu | 50Ω |
Tốc độ lặp lại đồng pha | 99,5% |

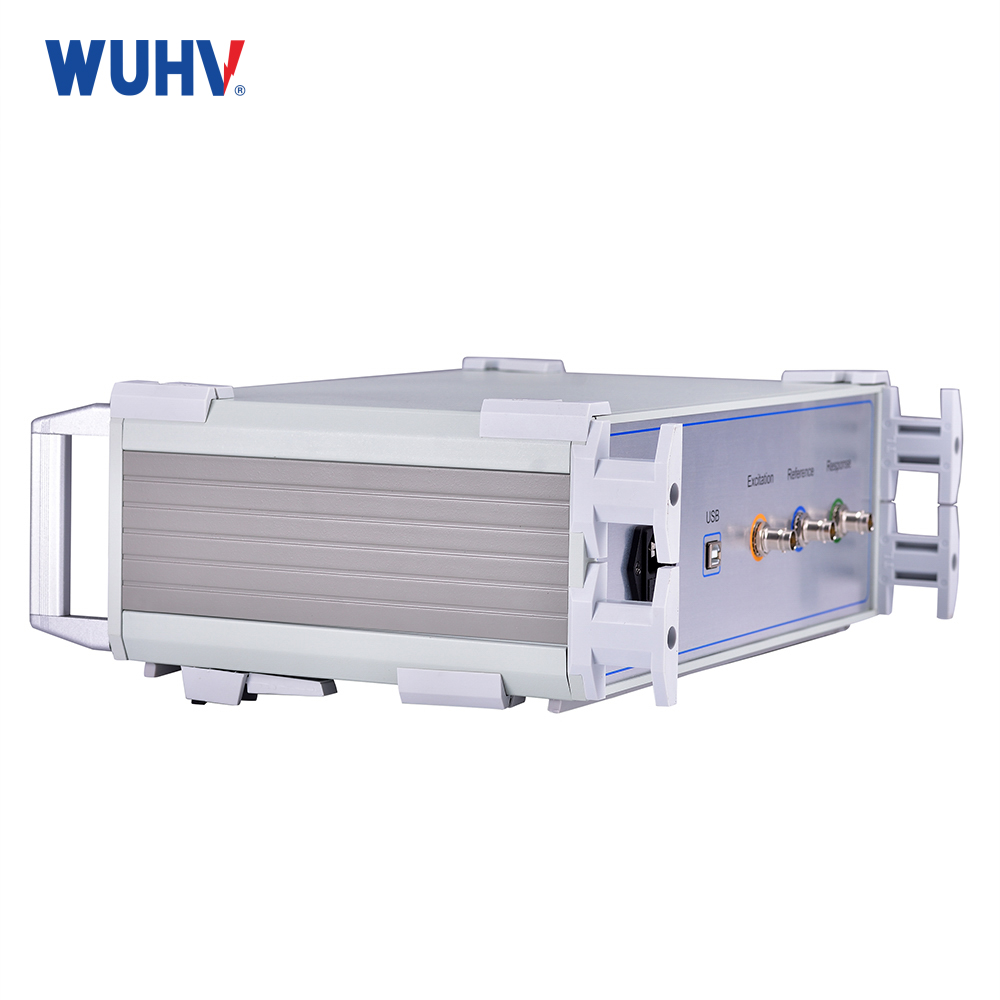

Kích thước dụng cụ | 300×340×120mm3 |

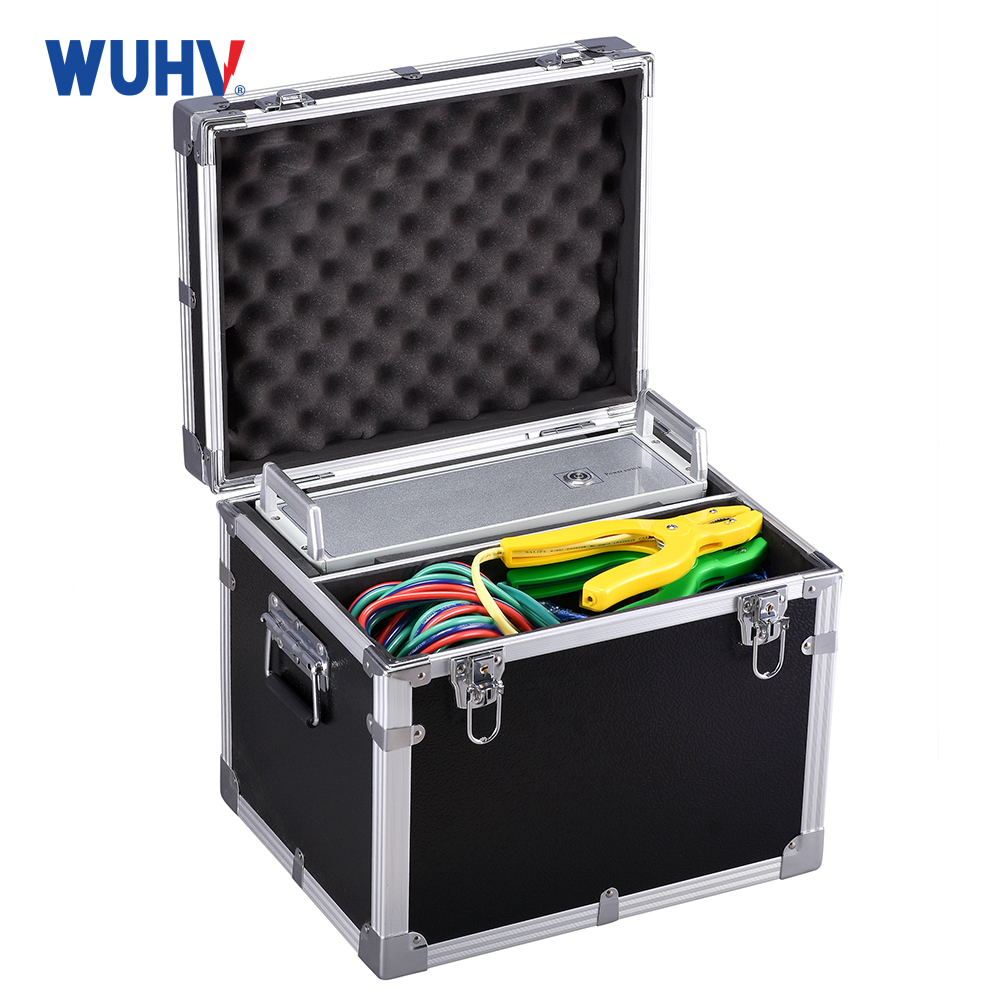

Kích thước vỏ | 310×400×330mm3 |
Cân nặng | 10kg |
Tên nick: SFR; Máy phân tích đáp ứng tần số quét;
Tính năng:

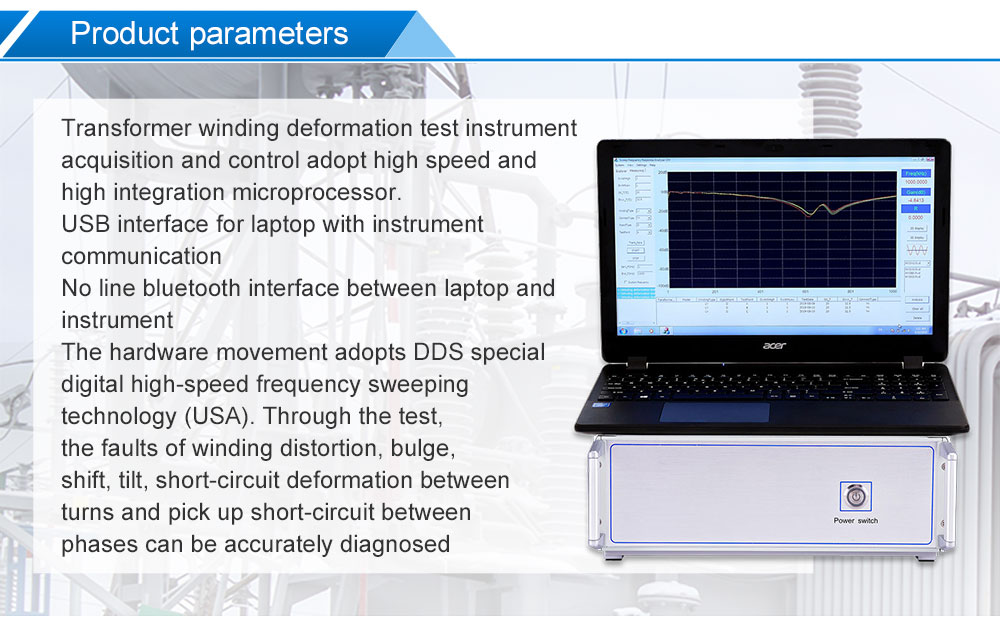

1. Chuyển động phần cứng áp dụng công nghệ quét tần số tốc độ cao kỹ thuật số đặc biệt DDS để chẩn đoán chính xác tình trạng xoắn, phồng, dịch chuyển, nghiêng, biến dạng ngắn mạch giữa các vòng và ngắn mạch tiếp xúc giữa các pha và các lỗi khác.
2. Bộ điều khiển thu nhận sử dụng bộ vi xử lý tích hợp cao, chọn các thành phần có độ chính xác và độ ổn định cao, lấy mẫu A/D 16 bit kênh đôi tốc độ cao (kiểm tra hiện trường thay đổi bộ thay đổi vòi, đường cong dạng sóng thay đổi đáng kể) và tỷ lệ lặp lại phép đo là hơn 99,5% cho cùng một thử nghiệm lặp lại pha.
3. Máy có chức năng là hệ thống đo kép gồm đo quét tuyến tính và đo quét phân đoạn, tương thích với chế độ đo của hai trường kỹ thuật trong nước hiện nay.
4. Trong quá trình thử nghiệm, chỉ cần tháo bus kết nối của máy biến áp và tất cả các thử nghiệm đều được hoàn thành mà không cần phải treo máy biến áp và tháo rời, lắp ráp.

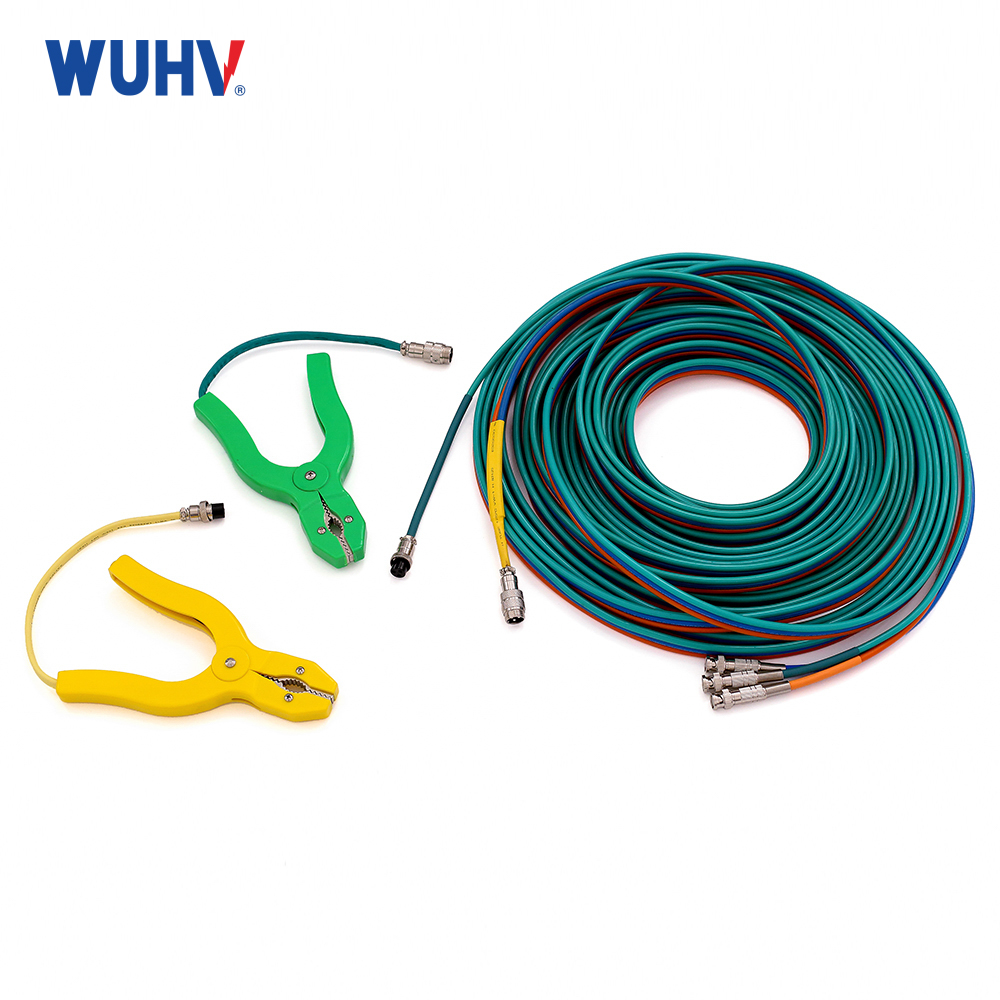

5. Khi đo máy biến áp, người vận hành có thể tùy ý triển khai các dây dẫn đầu vào và đầu ra tín hiệu, điều này không ảnh hưởng đến kết quả đo và người vận hành có thể ở trên thùng dầu máy biến áp mà không cần phải đi xuống, giảm cường độ lao động.
6. Các đặc tính biên độ - tần số phù hợp với các chỉ tiêu kỹ thuật quốc gia của máy đo đặc tính biên độ - tần số. Abcissa (tần số) có hai loại chỉ mục tuyến tính và chỉ mục logarit, do đó đường cong được in có thể là đường cong chỉ mục tuyến tính hoặc đường cong chỉ mục logarit và người dùng có thể lựa chọn theo nhu cầu thực tế.
7. Thiết bị có độ thông minh cao, biên độ đầu ra tín hiệu được phần mềm tự động điều chỉnh, đỉnh tối đa ± 10V và tần số lấy mẫu được điều chỉnh tự động.
8. Thiết bị có nhiều chức năng đo hệ thống đo quét tuyến tính tần số, tần số quét đo đường quét lên tới 1 MHz và khoảng quét tần số có thể được chia thành 0,25kHz, 0,5kHz và 1kHz, cung cấp thêm phân tích về biến dạng máy biến áp .

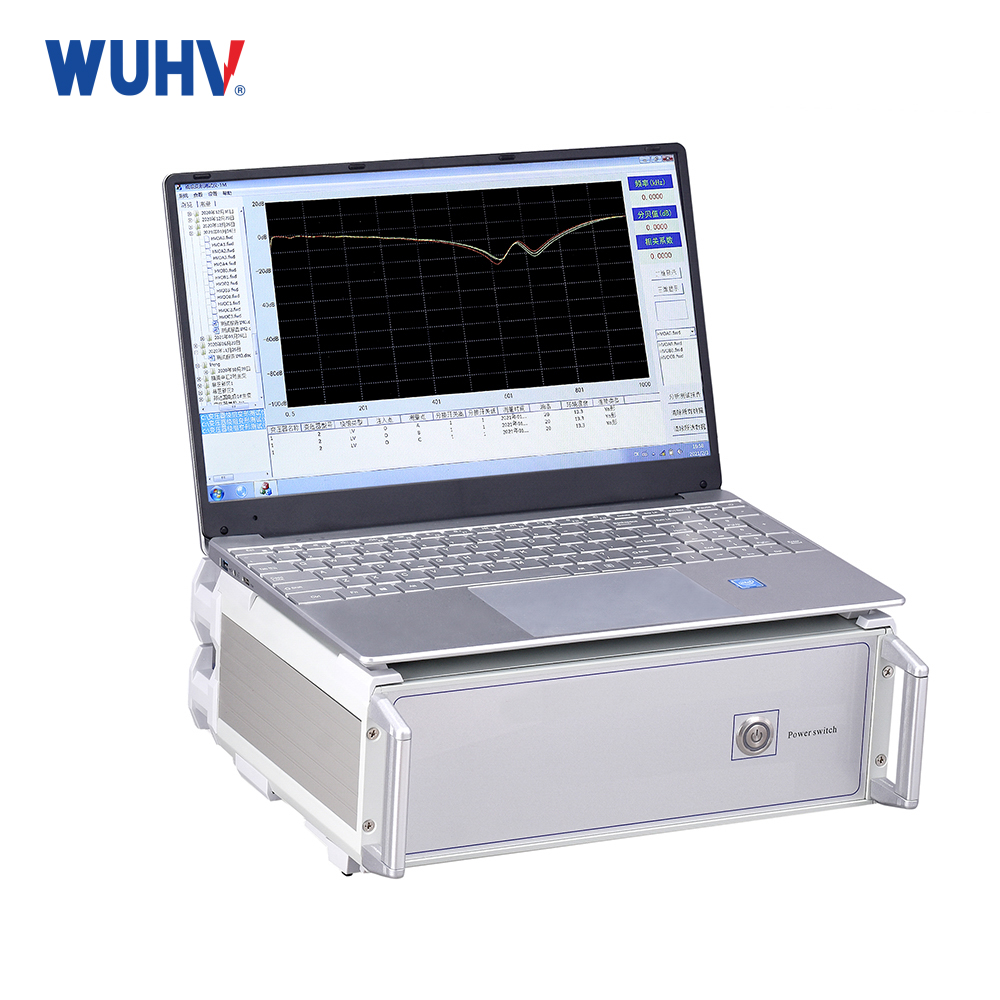

9. Cung cấp phân tích so sánh các đường cong lịch sử, có thể tải nhiều đường cong lịch sử để quan sát cùng một lúc và có thể chọn cụ thể bất kỳ đường cong nào để phân tích theo chiều ngang và chiều dọc. Được trang bị hệ thống phân tích và chẩn đoán thông minh chuyên nghiệp, nó có thể tự động chẩn đoán trạng thái của cuộn dây máy biến áp, tải 6 đường cong cùng lúc, tự động tính toán các thông số liên quan của từng đường cong, tự động chẩn đoán biến dạng của cuộn dây và đưa ra kết luận tham khảo để chẩn đoán.
10. Chức năng quản lý phần mềm mạnh mẽ, xem xét đầy đủ nhu cầu sử dụng tại chỗ và tự động lưu các thông số điều kiện môi trường để làm cơ sở chẩn đoán biến dạng cuộn dây máy biến áp. Dữ liệu đo được tự động phân tích và lưu lại, đồng thời tạo ra một tài liệu điện tử (Word) để lưu trữ và có chức năng in màu để hỗ trợ người dùng tạo báo cáo thử nghiệm.
